Tipo F6137

Transductor hidráulico de fuerza tipo anillo

Diseño geotécnico hasta 700 kN

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Ingeniería civil y construcciones especiales
  • Construcción de túneles
  • Minería (superficial y subterránea)
  • Topografía y construcción de puentes
  • Estabilización de taludes, muros de contención y excavaciones

Características

    • Rangos de medición 0 .... 80 kN a 0 .... 700 kN
    • Error de linealidad relativa ±1,0 % con manómetro analógico, ±0,5 % con manómetro digital o sensor de presión
    • Recorrido de pistón ≤ 0,5 mm
    • Funciona sin tensión de alimentación
    • Caja y pistón de acero galvanizado

Características

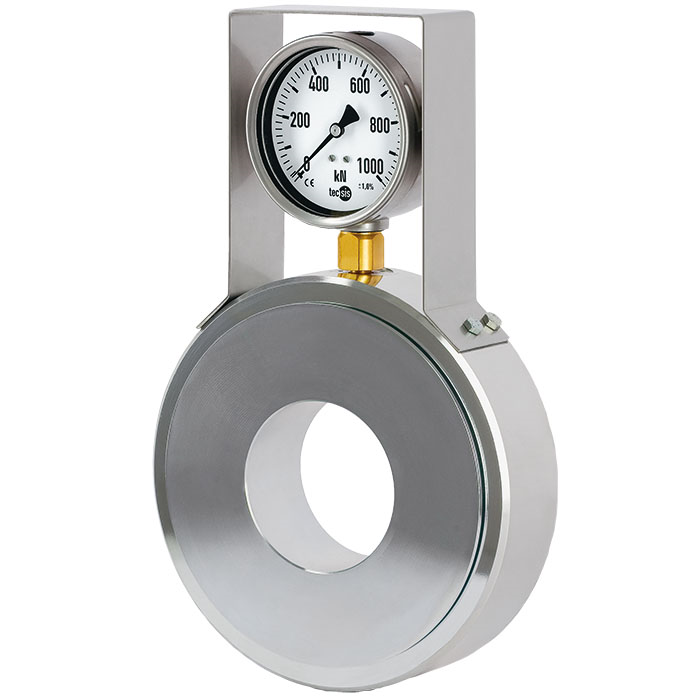

El transductor hidráulico de fuerza tipo anillo modelo F6137, en versión geotécnica, está disponible en los tamaños nominales DN 82 hasta 700 kN.

Una vez acoplado a un instrumento de visualización, este dispositivo visualiza directamente in situ los valores medidos o emite señales analógicas. El sistema de medición de la fuerza de anclaje se basa en una combinación cilíndrica-pistón, rellena de fluido hidráulico, en versión de acero con revestimiento superficial o en versión de acero inoxidable (opcional). Se trata de un diseño extremadamente robusto que cumple con los requisitos de la ingeniería geotécnica.

Para ofrecer máxima disponibilidad y facilidad de mantenimiento, ofrecemos una solución de conexión que permite desconectar y sustituir los transductores/display externos durante el funcionamiento sin pérdida de fluido hidráulico.

Las aplicaciones de las unidades de medida de fuerza hidráulicas se pueden encontrar, entre otros, en la geotecnia, en la construcción de túneles, en la construcción de puentes y en la estabilización de taludes.
