Tipos PG81, PG91

Manómetro, versión DirectDrive

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Medición de presiones estáticas en medios secos y gaseosos compatibles con aleaciones de cobre
  • Indicación de presión de llenado de botellas para gases médicos e industriales

Características

  • Buena resistencia a choques y vibraciones
  • Diseño compacto y robusto
  • Rangos de indicación hasta 0 ... 450 bar [0 ... 6.500 psi]
  • Caja en acero inoxidable, DN 36 [1,4"] y DN 41 [1,6"]
  • Tipo de protección IP 65 e IP 67 disponible

Descripción

Principio de medición
Los manómetros en la versión DirectDrive no requieren mecanismo. El elemento sensor de presión está directamente conectado a la aguja o el mismo, actúa como aguja. La forma del elemento sensor de presión proporciona una rotación de la aguja proporcional a la presión. Los elementos de medición del modelo PG81 están diseñados en forma de espiral y los del modelo PG91 en forma helicoidal. La ventaja de la versión DirectDrive es su buena resistencia a la vibración y a los golpes.

Ámbitos de aplicación
Este manómetro es ideal para las condiciones de uso de reguladores de presión y válvulas de control de presión en cilindros de gas fijos y portátiles.

Versiones personalizadas
Basándose en muchos años de experiencia en la fabricación y el desarrollo, WIKA se complace en ofrecer apoyo en el diseño y la producción de soluciones específicas para el cliente.

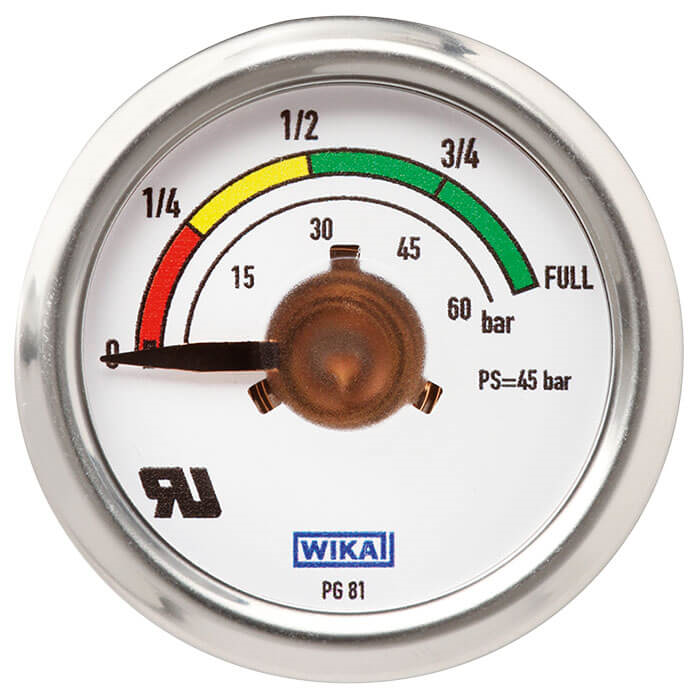

Modelo PG 81, con tubo en espiral

Modelo PG 81, con tubo en espiral

  • Modelo PG 81, con tubo en espiralModelo PG91, con tubo helicoidal
