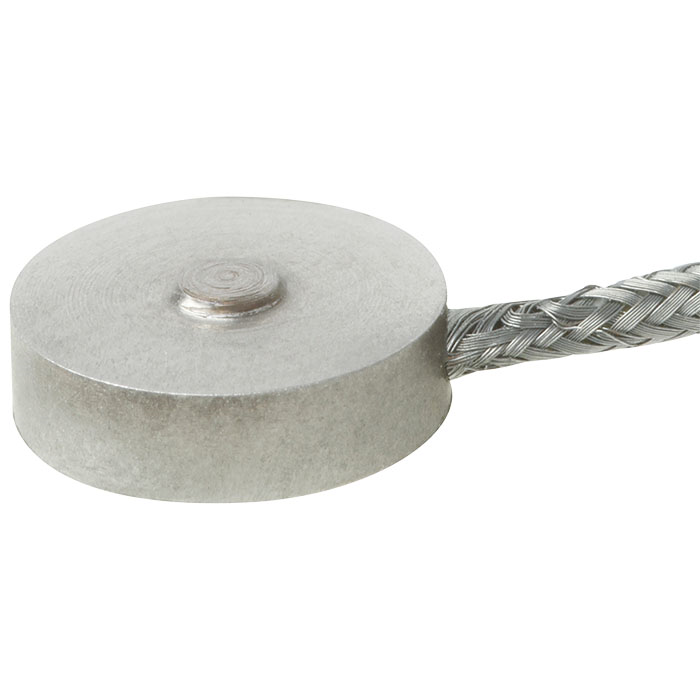

Tipo F1222

Transductor de fuerza de compresión

a partir de 0,5 N, diseño en miniatura

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Ingeniería de instalaciones industriales
  • Equipos de medición y control
  • Bancos de pruebas
  • Control de la fuerza de prensado y de la fuerza de unión

Características

  • Rangos de medición 0 .... 0,5 N hasta 0.... 5,000 N
  • Fácil entrada de la fuerza, fácil instalación
  • Dimensiones compactas y pequeñas, altura de montaje reducida
  • Protección IP65
  • Error de linealidad relativa 1 % Fnom

Descripción

Los transductores de fuerza de compresión en miniatura son óptimos para su instalación en espacios limitados. En función de la fuerza nominal, tienen una altura de 3 mm a 7 mm y pesan de 1 g a 10 g (9 g a 18 g incluyendo el cable). Se utilizan para determinar las fuerzas de compresión en una amplia gama de aplicaciones y son adecuados para tareas de medición estáticas y dinámicas, por ejemplo, en laboratorios y en el campo de pruebas.

La calota esférica (botón de aplicación de carga esférica) permite una entrada de fuerza muy sencilla. La posición de montaje habitual del transductor de fuerza es horizontal o vertical. La fijación se realiza, por ejemplo, con un adhesivo o con silicona. El transductor de fuerza de compresión es a prueba de salpicaduras y funciona de forma fiable incluso en condiciones de funcionamiento extremas.

Estos transductores de fuerza en miniatura con protección IP65 están disponibles con cargas nominales de 0,5 N hasta 5 kN y se fabrican en acero inoxidable y, opcionalmente, con una conexión eléctrica. Se ofrecen versiones con rangos de medición desde 0... 0,5 N a 0 .... 5.000 N son posibles.

Los transductores de fuerza de compresión de la serie F1222 se utilizan, por ejemplo, en máquinas de embalaje de medicamentos en la industria farmacéutica. En esta aplicación, las fuerzas deben ser controladas y medidas con máxima exactitud. Hay que considerar numerosos requisitos de higiene y las altas temperaturas. Los transductores de fuerza de compresión modelo F1222 cumplen con todas las exigencias del sector.

Otro campo de aplicación es la técnica de unión y sujeción.

Nota
Para evitar sobrecargas, se recomienda conectar la célula de carga eléctricamente durante la instalación y controlar el valor medido. Durante el montaje, asegúrese de que la superficie de contacto sea plana y suficientemente dura. La fuerza se aplica axialmente y en ángulo recto a la cúpula esférica.

Opciones

  • Protección de sobrecarga integrada
  • Versión para alta temperatura con
    rango de temperatura nominal
  • Amplificador de medición de cable con salida 4.... 20 mA o 0 .... 10 V
  • Longitudes de cable alternativas.
