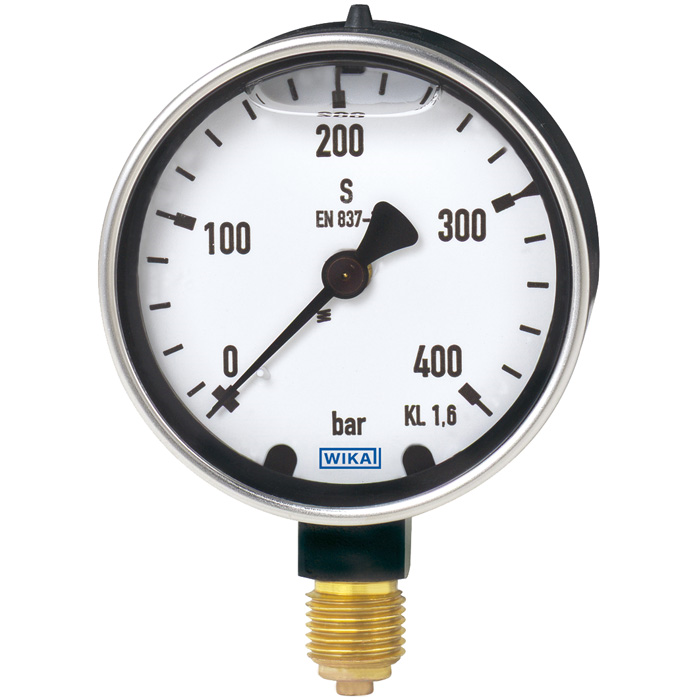

Tipo 213.40

Manómetro con tubo Bourdon, aleación de cobre

Ejecución robusta, llenado de líquido, DN 63, 80 y 100

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Para puntos de medida con elevadas cargas dinámicas y vibraciones
  • Para medios gaseosos y líquidos, de baja viscosidad y no cristalizantes compatibles con aleaciones de cobre
  • Minería
  • Hidráulica
  • Industria naval

Características

  • Resistente contra vibraciones y golpes
  • Construcción de extrema robustez
  • Homologación "Germanischer Lloyd"
  • Rangos de medida hasta 0 ... 1.000 bar

Descripción

Versión
EN 837-1

Diámetro nominal en mm
63, 100 mm

Clase de exactitud
DN 63: 1,6
DN 100: 1,0

Rangos de indicación
0 ... 0,6 a 0 ... 1.000 bar
así como todos los rangos correspondientes de presión negativa y presión negativa y positiva en una escala

Carga máxima

  • DN 63:
    Carga estática: 3/4 x valor final de escala
    Carga dinámica: 2/3 x valor final de escala
    Carga puntual: valor final de escala
  • NG 100:
    Carga estática: valor final de escala
    Carga dinámica: 0,9 x valor final de escala
    Carga puntual: 1,3 x valor de escala

    Temperatura admisible
    Ambiente: -20 … +60 °C
    Medio: +60 °C máxima

    Influencia de temperatura
    En caso de desviación de la temperatura de referencia en el sistema de medición (+20 °C): máximo ±0,4 %/10 K del span

    Tipo de protección
    IP 65 según EN 60529 / lEC 529

Manómetro con tubo Bourdon, aleación de cobre
  • Manómetro con tubo Bourdon, aleación de cobre
