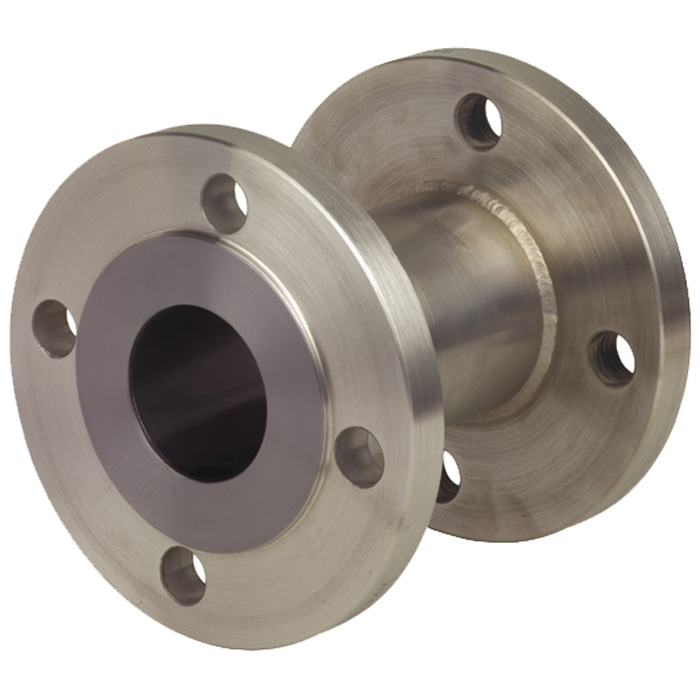

Tipo 981.27

Separador de membrana, sellado en línea

Conexión bridada, versión brida

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Instalación directa, fija en tuberías
  • Para medios fluidos, puros y agresivos
  • Industria de procesos químicos
  • Industria petroquímica

Características

  • Construcción circular sin esquinas ni bordes
  • Adecuado para montaje directo entre dos bridas
  • Amplia gama de materiales especiales


Datos técnicos

Conexión a proceso
Para bridas según EN 1092-1 / ASME B 16.5
DN 25, 40, 50, 80, 100 ó 1", 2", 3", 4"
Diámetro nominal: ver plano y tablas (DN) superficie de sellado, Forma B1 o ASME RF 125 ... 250 AA

Presión nominal
PN 16/40 ó Clase 150/300

Rangos de presión
Preferiblemente montado en manómetros de presión DN 63, 100, 160 ó transmisores de presión, Rangos de presión 0 ... 0,6 a 0 ... 40 bar

Cuerpo y material en contacto con el medio
Acero inoxidable (AISI 316L)

Conexión al instrumento
Manómetro de presión o transmisor soldado directo, transmisor de proceso con adaptador soldado

Conexión a proceso

  • Diámetros nominales más grandes
  • Otras conexiones de brida a consultar
  • Superficie de sellado según EN 1092-1, forma B2 ó según ASME B 16.5, RF 125 AA, 500 AA, RFSF; EN 1092-1 ranura y lengüeta; entrada y salida; ASME B 16.5 ranura del anillo de retén forma RJF (limitado a materiales especiales, consultar)
  • Seguridad anti-fuego certificado Zona 0

Material en contacto con el medio

  • Acero inoxidable 1.4571, 1.4435, 1.4541, Monel, Hastelloy B3, C4, C22, C276, Tántalo

Conexión al instrumento

  • Capilar, especificar en el pedido: longitud del capilar
  • Torre de refrigeración (para montaje directo de manómetro cuando la temperatura del fluido > +140 °C)

Capilar

  • Largo especial entre 1 y 15 m
  • Polietileno blando o PTFE blindado
