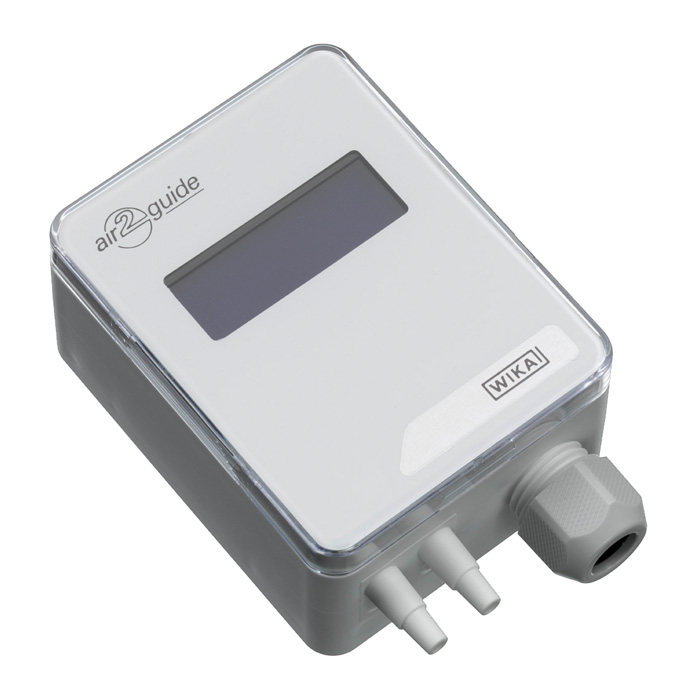

Tipo A2G-25

Caudalímetro

Para la tecología de ventilación y aire acondicionado

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones del medidor de caudal

  • Para la medición de caudal de aire en ventiladores radiales
  • Para la medición de caudales en tubos de ventilación y conductos en combinación con la sonda de medición modelo A2G-FM
  • Medición de presión diferencial

Características del medidor de caudal

  • Señal de salida eléctrica DC 0 ... 10 V o 4 ... 20 mA seleccionable directamente en el instrumento mediante jumper
  • Señal de salida para caudal de aire y presión diferencial en un instrumento
  • Montaje y puesta en servicio fáciles y rápidos
  • No requiere mantenimiento
  • Presión de trabajo máxima 20 kPa

Descripción del medidor de caudal

El caudalímetro modelo A2G-25 se utiliza para medir caudales de medios gaseosos en sistemas de ventilación y climatización. La medición del caudal se lleva a cabo determinando la presión diferencial y multiplicando por el factor K.

El factor K depende del ventilador utilizado o en caso de usar sondas de medición de tubo o conducto del tamaño y cantidad de la sonda. Los factores K de todos los ventiladores radiales de los fabricantes habituales ya están programados en el menú del modelo A2G-25.

Al utilizar la sonda de medición A2G-FM o con otro ventilador con factor K se pueden realizar entradas de forma rápida y sencilla en el menú del
instrumento.

Señales de salida analógicas eléctricas para ambas magnitudes a medir (DC 0 ... 10 V o 4 ... 20 mA, ajustables mediante puentes en el dispositivo) o las versiones digitales Modbus® permiten la conexión directa a sistemas de control y regulación o al sistema de automatización de edificios.

La presión diferencial medida se representa también en el indicador LCD y también se transfiere mediante las señales de salida analógicas y digitales.

El modelo A2G-25 combina así dos mediciones en un solo instrumento. El indicador LCD y la guía de menús clara permiten una puesta en marcha
sencilla y rápida.

El modelo A2G-25 permite medir caudales de hasta 200.000 m³/h y presiones diferenciales de hasta 7.000 Pa.
