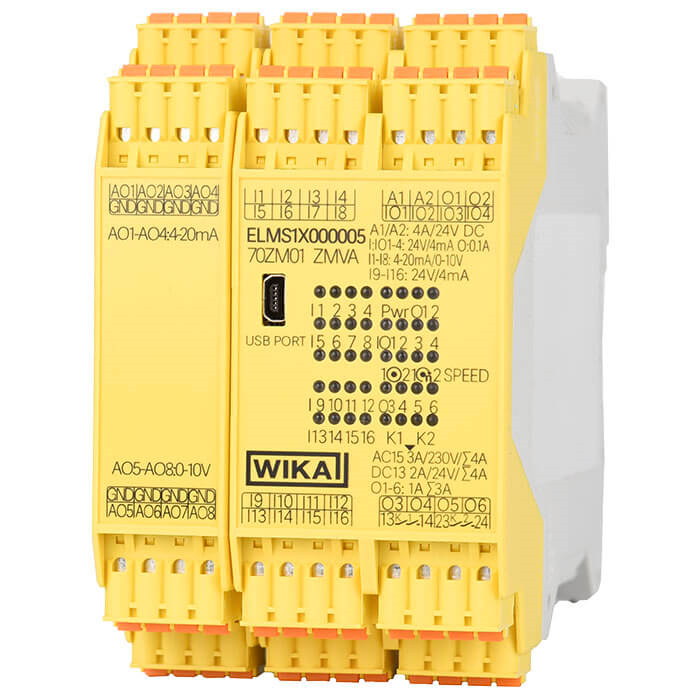

Tipo ELMS1

Electrónica de seguridad

PLe para DIN EN ISO 13849-1

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 9 4279 0308
info@wika.cl

Aplicaciones

  • Grúas portuarias (RTG, STS, RMG)
  • Buques y grúas de alta mar
  • Grúas puente, puentes grúa, grúas de pórtico y elevadores
  • Sistemas de transporte
  • Maquinaria e instalaciones industriales, producción

Características

  • Electrónica de seguridad certificada según DIN EN ISO 13849-1, PLe
  • Solución de sistema certificada, incluida la medición de fuerza, certificada según la norma DIN EN 13849-1 Cat. 3, PLd
  • 16 entradas seguras (8 entradas analógicas de 4 ... 20 mA , 8 entradas digitales), 2 salidas de relé seguras y 6 salidas de estado sólido seguras (conmutación positiva)
  • Módulo adicional con ProfiBus®, ProfiNet®, EtherCat® y CANopen®
  • Funcionalidad compleja, fácil de configurar a través del PC

Descripción

La electrónica de seguridad, modelo ELMS1, es un dispositivo de conmutación de seguridad multifuncional y configurable que incluye software. La electrónica consiste en un módulo de control y en módulos de funciones individuales que pueden ser montados uno al lado del otro. Los módulos están conectados entre sí a través de un bus redundante de carriles DIN estándar.

La electrónica de seguridad cuenta con una amplia gama de entradas digitales y analógicas de seguridad, seguridad de estado sólido y salidas de contacto de seguridad. Se dispone de varias salidas analógicas y también de módulos de bus de campo para aquellas partes no relevantes para la seguridad de la aplicación durante un funcionamiento normal. El estado de las entradas y salidas, el voltaje de funcionamiento y otros mensajes de diagnóstico se muestran en una matriz de LED.

El módulo de control de la electrónica de seguridad está certificado según la norma DIN EN 13849-1 Categoría 4 PLe por la DGUV. Según la tabla 3 de la norma DIN EN 13849-1, corresponde al SIL 3.

Solución de sistema para grúas y elevadores
También se dispone de una solución de sistema totalmente certificada para la protección contra sobrecargas y la detección de cuerdas flojas para que las grúas no vuelquen. La solución de sistema, compuesta de módulo de control, software y transductores de fuerza, está certificada de acuerdo con la norma DIN EN ISO 13849 y DIN EN 62061 con PL d/SIL 2.

Opción

  • Aplicación y certificación de las aplicaciones específicas del cliente
  • Visualización de los datos relevantes a través del indicador
  • Salida analógica 4 ... 20 mA / DC 0 ... 10 V
  • Instalación en el panel de mando
  • Conexión al bus de campo (ProfiBus®, ProfiNet®, EtherCat® y CANopen® etc.)
