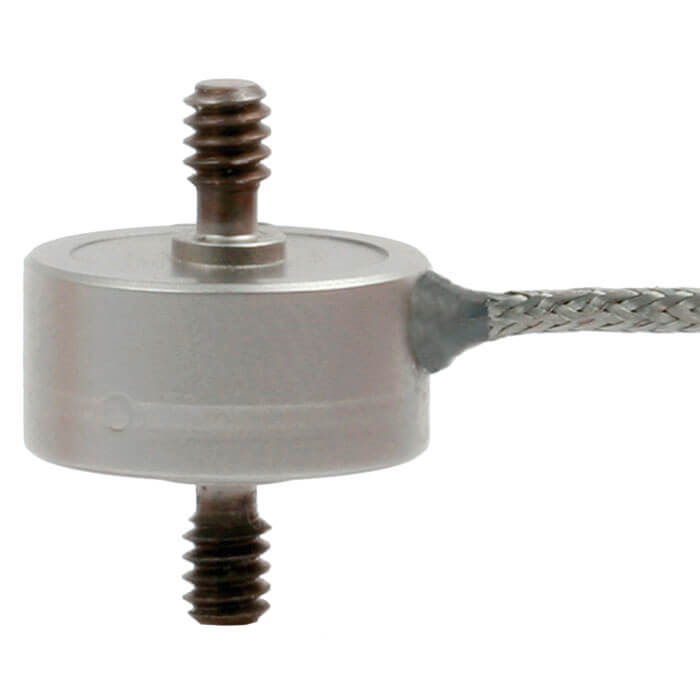

Tipo F2221

Transductor de fuerza de tracción/compresión en miniatura

Para rangos de medición muy pequeños de 10 N

Documentos seleccionados
Ventas

WIKA Chile S.p.A.

Tel.:
+56 2 2964 9440
info@wika.cl

Aplicaciones

  • Ingeniería de equipos industriales
  • Líneas de producción
  • Equipos de medición y control
  • Ingeniería de maquinaria y equipos especiales
  • Medición de la fuerza del cable

Características

  • Rangos de medición 0 .... 10 N a 0... 50 kN
  • Montaje sencillo
  • Dimensiones reducidas
  • Versión en acero inoxidable

Descripción

Los transductores de fuerza de tracción/compresión en miniatura son adecuados para tareas de medición estáticas y dinámicas con flujo de fuerza directo. Se utilizan para medir las fuerzas de tracción y compresión en una amplia gama de aplicaciones como p.ej. las fuerzas de tracción en cuerdas y varillas.

En este transductor de fuerza, la carga se aplica a través de los pernos roscados situados a cada lado del cuerpo cilíndrico.

El rango de medición de fuerza mínima es 10 N.

Nota
Para evitar sobrecargas, es recomendable conectar el transductor de fuerza eléctricamente durante la instalación y controlar el valor medido.

La fuerza debe aplicarse axialmente al centro. Deben evitarse los momentos de torsión y flexión.

Opción

  • Versión para alta temperatura hasta 250 °C
  • Amplificador de medición de cable con salida 4.... 20 mA o 0 .... 10 V
  • Longitudes alternativas de cable
